Ванная комната и туалет в СПб и ЛО общепринято считаются "мокрыми зонами" в квартирах или загородных домах. Хотя отдельный туалет не такой уж и сырой. Но и там тоже велика вероятность протечек воды на пол, а вот оседающего каплями на стенах пара почти и не бывает. Однако степень защиты от поражения током человека установлена одинаково повышенная! Контакт с 220V приводит к весьма неприятному потрясению тела. О летальном исходе и вспоминать не хочется... Задача компании Ванных Дел Мастер провести электричество к заданным в проекте электрическим точкам так, чтобы заказчик не опасался использования любых энергозависимых удобств в санузле. Чем и как решаются электриками такие вопросы читайте дальше на странице. Там достаточно полезного и для Самоделкина и не физика.

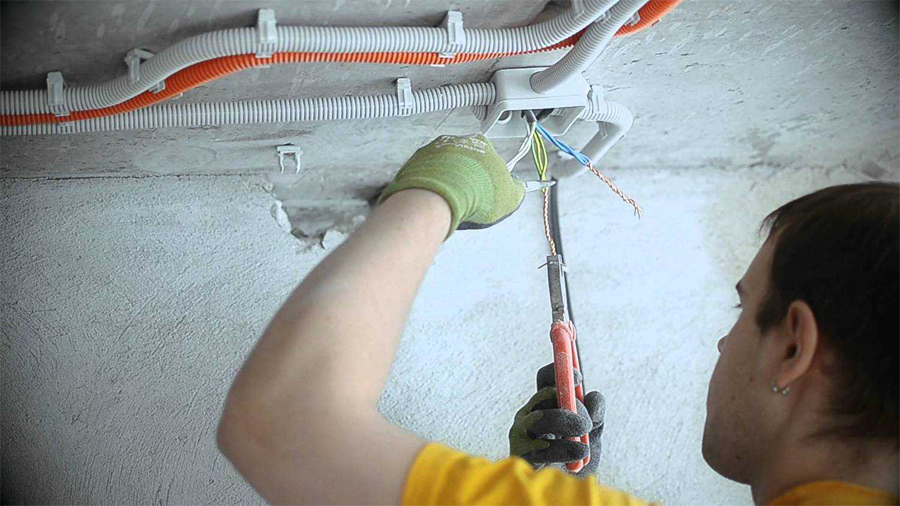

Электрика под ключ своими руками

"Электропроводка в ванной своими руками" - один из самых частых поисковых запросов в Яндексе и Google. И чтобы ещё хорошо и заплатить недорого... мечта домашнего мастера. Интересуетесь, тогда об этом и напишем. Подвести электричество к санузлу и развести в нём проводку к розеткам задача естественно не для инженера. Небольшим набором инструментов всё решаемо любым мужчиной, правда при условии, что в школе он не прогуливал уроки труда да чуть-чуть трудился на занятиях.

Специалистами компании Ванных Дел Мастер используются исключительно качественные материалы от проверенных поставщиков! Делаем соблюдая правила и нормы, с первого раза и навсегда. Исключаем в работе сращивание проводов, не допускаем устройства вне доступа замурованных распределительных коробок, медь с алюминием не скручиваем.

Если электрика в ванной своими руками у Вас не делается или время не найти, иное что-то препятствует - звоните. Сделаем добротно как для себя. У нас цены на электропроводку средне городские.

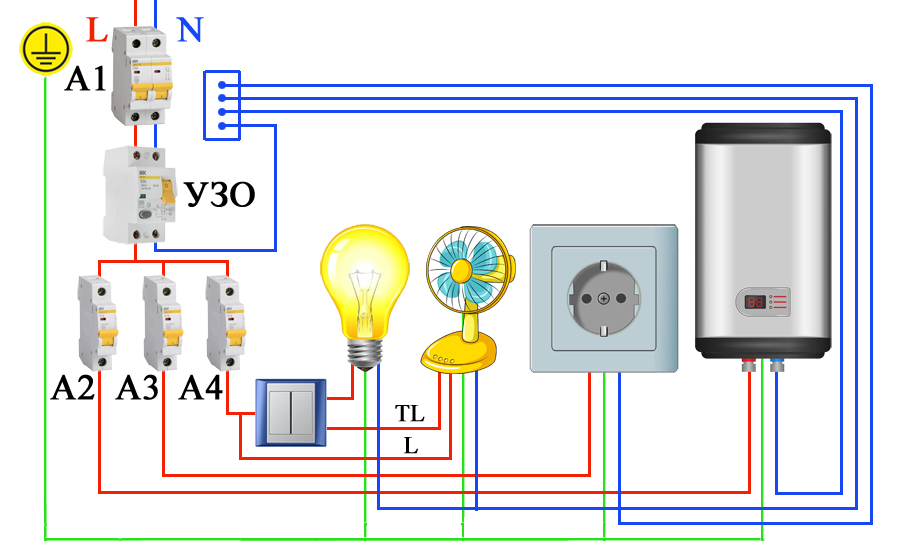

Схема безопасной и надёжной электропроводки для любого санузла

Схема - шпаргалка электрики в ванной комнате, туалете или совмещённом санузле, в соответствии с которой устанавливается, монтируется, прокладывается всё в любой квартире и в каждом частном доме.

• А1 -  Вводной автомат 2Р. Рассчитывается профессиональным электромонтажником!
• УЗО -  Амперы его всегда ≥ А1 иначе при перегрузке сгорит! Когда А1 отсутствует, то УЗО = сумме автоматов под ним (на схеме А2+А3+А4). Но лучше чтобы хоть немного было больше.
• А2 - Автомат защиты 1Р. В зависимости от мощности потребителя (накопительный или проточный нагреватель) монтируется от 16А до 40А. Кабель от него тянется медный в сечении 2,5 - 6 мм. Бойлер относительно не много требует электроэнергии. Хороший "проточник" потребляет порой как электроплита кухонная и его подключают напрямую к клеммам.
• А3 - Автомат на розетки 1Р на 16А.
• А4 - Автомат защиты освещения, подсветок зеркал, вентиляторов 1Р. Хватит 6А, на светильники достаточно, а меньше не производят. Возможно поставить 10А, если он дешевле, а все проложенные проводники 1,5 мм.

Электрощит это самый важный узел в системе обеспечения безопасности мокрых зон. В нём располагаются автоматы и УЗО (устройство защитного отключения). В щитах зданий старого и старинного фонда УЗО не было. Одна из причин это не было изобретено, вторая нет заземляющего провода, хотя и без него оно работает. А ведь именно это изобретение в сочетании с качественной электропроводкой и изолированностью контактов спасает от поражения током человека.

 Обязательное оборудование в электрическом щитке любой квартиры и дома

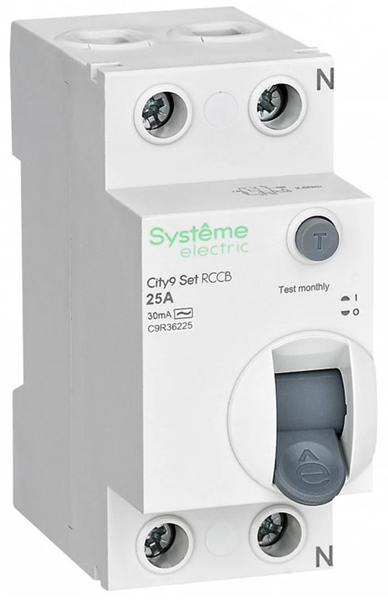

УЗО - устройство защитного отключения. Согласно современным СНИП мокрые зоны в квартире (в идеале весь дом) должны быть "под УЗО". Способ монтажа - на din рейку в щитке. Имеет 2 полюса L (фаза) и N (ноль). Простым и понятным всем языком: УЗО отслеживает сколько электричества пришло потребителям с L в электрические цепи (ванны и туалета) от счётчика и что вернулось на N обратно. Если возвратилось без потерь, то УЗО в покое, всё работает безопасно и исправно. Но если вы соприкоснулись с напряжением через воду или напрямую (ребёнок засунул шпильку в розетку), то в вас начинает поступать электричество, которое становится навсегда вашим. Как раз это и называется "ток утечки". УЗО, "замечая" пропажу, мгновенно срабатывает, разрывая питающий и нулевой провод, полностью обесточивая помещение. Скорость разрыва так велика, что человек совсем не чувствует боли как при ударе током. У наших заказчиков свет гаснет в светильниках, а не в глазах!

УЗО не спасает от перегрузки или "коротыша". При неграмотном расчёте может сгореть, а Вас продолжит трясти. Подбирать УЗО нужно у надёжного производителя. Оно рассчитывается исходя из предельной нагрузки на все автоматы. Если, как на схеме, под ним их три А2(16А) + А3(16А) + А4(6А) = 38А, то УЗО ставится минимум 40А, главное не меньше их суммы. Хотя если А1, предположим, = 25А, то и УЗО допустимо брать 25А, т.к. его предохраняет от выгорания уже значение выше стоящего автомата.

Выбирайте бытовое с номинальным условным током короткого замыкания 4500А и чтоб дифференциальный ток был 30mA. Находятся эти характеристики прямо на корпусе с лицевой стороны, сложно не разглядеть, достаточно крупно наносятся.

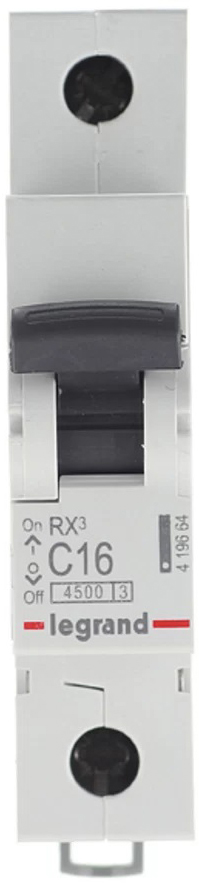

Автомат - автоматический выключатель, предназначен для защиты электрических цепей от коротких замыканий и от перегрузок. Если в одну обычную электро точку Вам всё же удалось подключить несколько мощных электроприборов и разом их включить, то провода могут сильно разогреться. Это приведёт к разрушению изоляции проводников вследствие чего произойдёт "коротыш" и разрыв кабеля. Особенно это плохо когда происходят обрывы в недоступных для ремонта электропроводки местах (в стяжке пола, под кафелем в стене или под обоями) и надо переделывать частично или полностью отделку помещения.

Устройство защищает от возгорания дом и от порчи технику с электроникой, но жизнь не спасёт и здоровье не убережёт, если у него в паре не работает исправное УЗО!!!

Параметры для выбора автоматических выключателей в санузлы

• Тип С 4,5кА - для бытовых нужд
• 6А/10А - для освещения, вентилятора вытяжного
• 16А - на любые евро розетки, не нагружайте их более 2700 Ватт. Выдержит до 4000, но это пиковый предел
• 32(40)А - для проточных водонагревателей

Производителя выбирайте не по заказным отзывам в магазинах, а лучше по совету практикующего электрика! Это всё что нужно знать про автоматы далёкому от электромонтажа человеку, чтобы иметь общее представление и возможность проверить работу своего подрядчика.

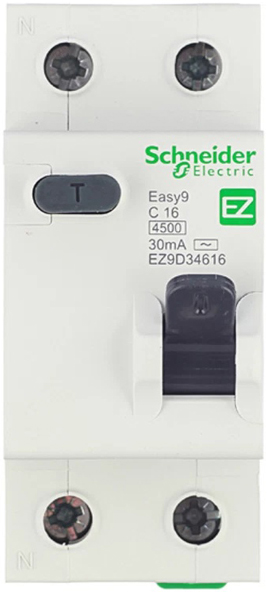

Дифференциальный автомат - это относительно обычного автоматического выключателя устройство новое, предназначен для защиты от коротких замыканий, перегрузок и токов утечки. Используется в однофазных сетях, совмещает в себе УЗО и автомат. Имеет два полюса "2Р", стоит не дёшево, занимает на din рейке только 2 позиции. Если щиток установленный ранее маленький, а требуется уместить в небольшое пространство много оборудования, то это может оказаться выходом. Один недостаток правда имеется: разорвёт-то в случае опасности цепь полностью, а вот что стало причиной по которой сработал дифавтомат искать можно долго, как вариант просто сборка некачественная. А когда выполнена установка УЗО + автомат (минус: пара требует уже 3 незанятых места в электро щите), то в такой паре отключается что-то одно и время на поиски неисправности сократится наполовину. Чем в одном механизме больше разных узлов, тем ниже его надёжность! Практичные мастера не ставят тесные электрощиты, стараясь оставлять свободные ячейки под расширения и дополнения с запасом. И дифавтомат на ванную с туалетом не покупают.

Провода электрические для освещения и розеток в ванной и туалете

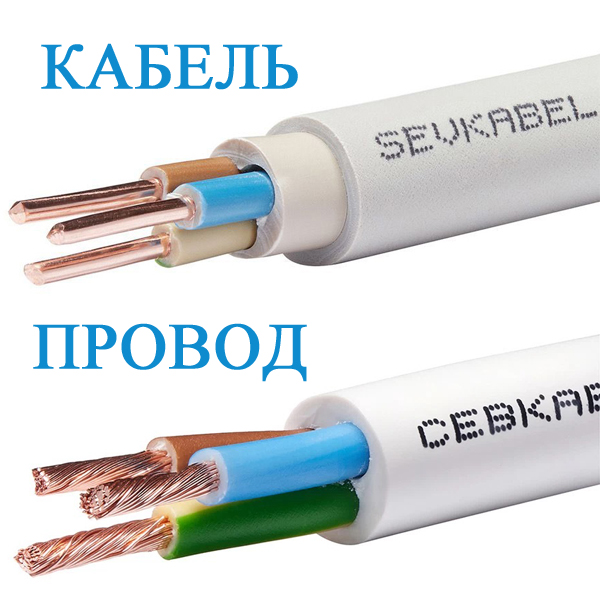

Электрические провода для ванной комнаты мы прокладываем трёх жильные от электро щитка. Токопроводящие проводники все условно можно поделить на круглые и плоские, кабели (одна жила внутри) и провода (многожильные). Есть и другие параметры, например, негорючие для деревянных домов и т.д. Говорить здесь станем о медных. По настоянию заказчика можем проложить и алюминиевые. На самом деле ничего в них страшного и опасного нет, нужен лишь правильный расчёт сечений.

Предпочитаем старый, зарекомендовавший себя NYM. У него тройная и немного тянущаяся изоляция и потому он хорошо гнётся во всех направлениях, проверенный временем и в работе приятен. Из недостатков лишь относительная дороговизна. Но метраж потребуется небольшой, а значит итоговая разница не будет ощутима в сравнение с дешёвыми.

Стараемся протянуть несколько вводных проводов под разные нагрузки, но можно и одним ограничиться. Здесь важно иметь техническое задание на электромонтажные работы, лучше дизайн проект. Обходимся без скрытых распределительных коробок, делая электро точки проходными.

Про провода в ванной в небольшой табличке:

Розетка для ванны какая она

Розетка для ванной комнаты, туалета, любого другого влажного не промышленного назначения помещения характеризуется степенью защиты. Для квартир и коттеджей выбирайте в каталогах сразу с параметром IP44. К ним в комплекте идёт силиконовая не проводящая ток прокладка, повышающая изоляцию корпуса от влаги.

Очень хорошо если устанавливаемая розетка в ванной будет с третьим заземляющим контактом и пусть даже заземление сегодня отсутствует в электрическом щитке. Сейчас ТСЖ и УК меняют отслужившую алюминиевую проводку на медную и лучше проложить "землю" впрок. Профи дачного домостроения не редко чудят, делая "зануление" в цепях. Т.е при отсутствии заземляющего вводного провода "землю" от розеток подключают в щитке к нулю. Любой электрик скажет что такая схема не правильная и опасная.

Скрытая или открытая установка дело вкуса заказчика и цена их установки разная. Монтаж утапливаемой, конечно, стоит дороже. Под скрытую нужно вмуровать в стену подрозетник (коробка монтажная), ещё вырезать отверстие в кафеле не промахнувшись и не испортив плитку. Наружная розетка для ванны устанавливается с помощью двух обычных шурупов.

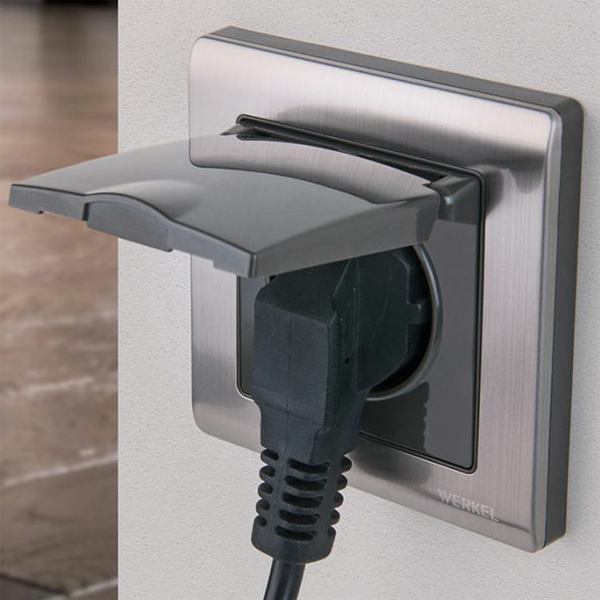

Розетки для ванны бывают с крышками, дополнительная мера безопасности, предохраняют розетки от попадания внутрь механизма брызг. Правда, если в такую розетку включить стиральную машину и не вытаскивать после стирки вилку, отогнутая крышка выглядит не симпатично. А если по завершении очередной стирки вытаскивать вилку, открывание крышечки перед новом включении может начать вскоре раздражать любого.

Производителя надёжного посоветуем, конечно, но рынок переменчив. На момент написания статьи хороша одна фирма, а когда вы прочтёте её уже может и завод тот закроется.

Установка вентилятора в ванную и туалет

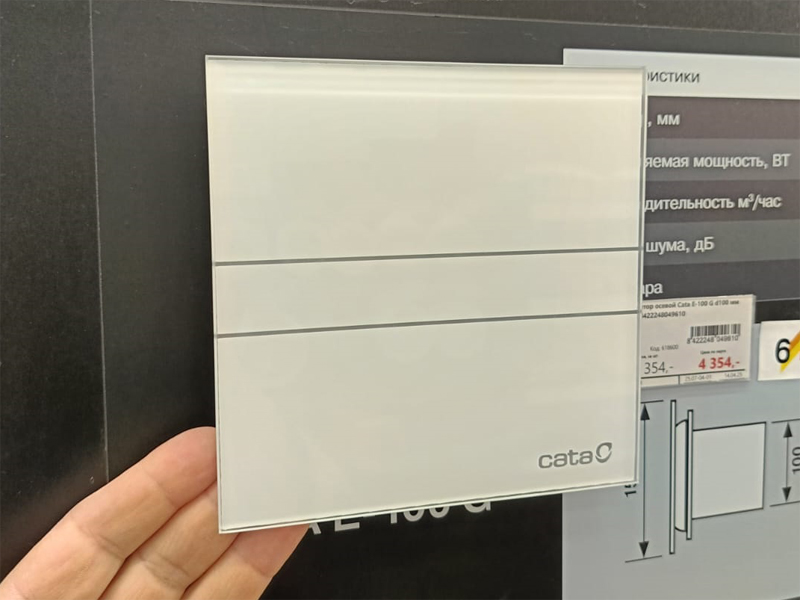

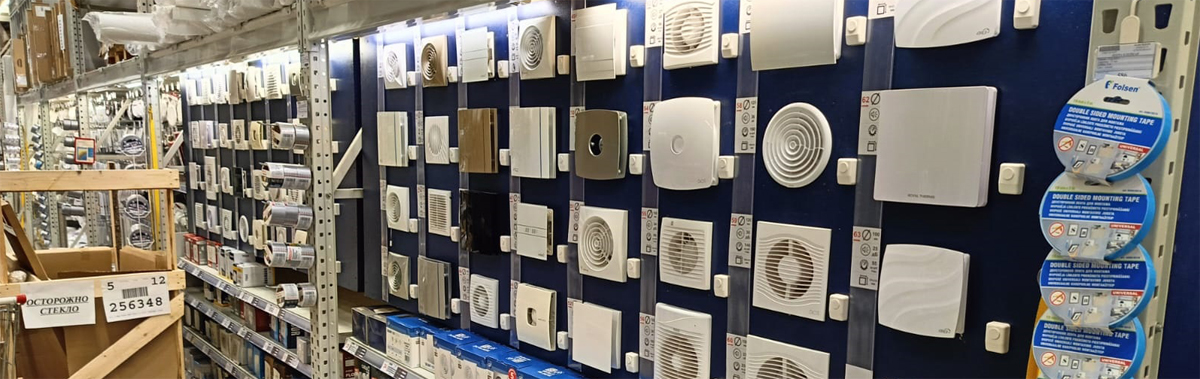

Фото съёмка вентиляторов производилась в помещении строительной базы Петрович, цены случайно попавшие в кадры актуальны на момент съёмки, а названия вентиляторов не являются рекламой или нашей рекомендацией! Случайные вентиляторы для визуализации описания нюансов. Большой выбор, а наша золотая карта Петрович позволит получить максимальную скидку и бессрочный возврат, если не подойдёт.

Принудительная вентиляция в ванной и туалете необходима в большинстве старых домов. В них уже давно заросли пылью вентиляционные шахты и никто их не чистит. На последних этажах новостроек, где пассивная вентиляция не справляется, также приходится ставить вытяжные вентиляторы. Когда по дизайн проекту вентиляционное окно в санузле переносится, не лишним станет добавить вентилятор в систему, т.к. в поворотах труб снижается их пропускная способность в единицу времени. В кратчайшие сроки из туалета удалить озон, пар из ванны, не допустить разрастание плесени в углах поможет организация принудительной вентиляции. Производителя желательно выбирать на строительных базах, где сооружён стенд с подключёнными образцами вентиляторов и где их можно включать поочерёдно. Послушайте как громко гудит, проверьте как сильно всасывает воздух листом бумаги. Всё делает Китай, вентилятор - прибор не долговечный. Не ищите дорогой бренд на всю жизнь, лучше их чаще менять.

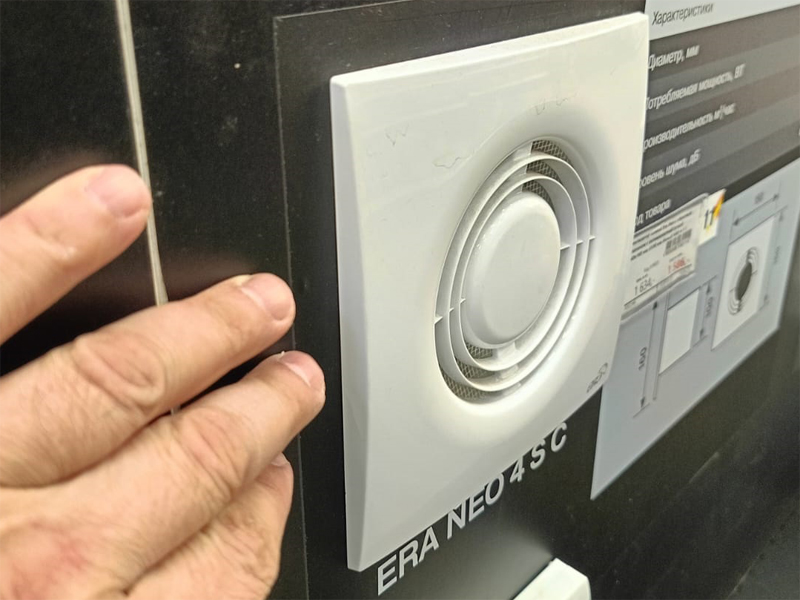

На фотографии выше вентилятор белого цвета, его установка возможна в любое место помещения. Открытое вентиляционное окно всегда на виду, решётка склонна быстро обрастать пылью.На белом натяжном потолке почти незаметен и к кафелю прилегает плотно, незначительно выступая. Слева второй тип вентилятора с отступающей декоративной накладкой, конечно, более дорогой. + в том что его можно подобрать под интерьер, но минус - он очень плохо смотрится, если установлен боком к человеку. Частая ошибка многих заказчиков поставить такой на потолок в дальний угол ванной или с краю на короб. На втором фото как раз будущий эстетический вид, вместо красивой лицевой стороны, которая превращается в еле заметную узкую полоску! Надеемся, прочитав это, вы теперь купите то что нужно.

КАК ПОДКЛЮЧИТЬ ПРАВИЛЬНО: Обычно принудительная вентиляция в ванной подключается к основному свету параллельно, но лучше выделить под неё отдельную клавишу. Без надобности можно и не запускать вытяжку. И зачем она, если вы зашли только помыть руки и всё.

При выборе вентилятора учитывайте следующее:

• Вентилятор "бесшумный" или обычный
• С обратным клапаном или без него
• Вентилятор с задержкой отключения (с таймером) или без
• Вентилятор с датчиком влажности или без него
• Диаметр вентилятора
• Дизайн корпуса. На внешний вид тоже стоит обратить внимание, выбор есть

 - Бесшумные вентиляторы стоят дороже, но работают очень тихо. Шумные могут Вам тоже не докучать вовсе, но происходят казусы с ними, приходят с жалобами соседи через несколько этажей даже сразу после установки. Как так?! В вентиляционной шахте на какой-то высоте звук вентилятора резонирует и так гудит в стене будто у вас турбина, а не маленький вентилятор.

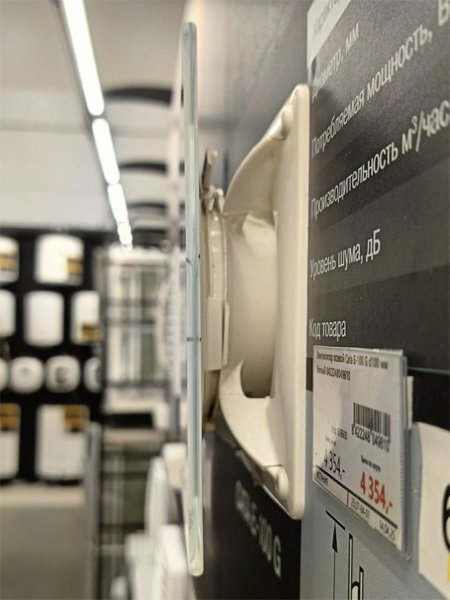

- Обратный клапан может быть встроен в вентилятор конструкционно. Представляет собой две "шторы" пластмассовые на пружинках. Такие вентиляторы достаточно длинные и не в каждую вент. шахту их можно установить. Бюджетный клапан это тоненькая мембрана прибитая скобой от степлера к корпусу вентилятора. Зато заменить легко. Клапан нужен, если у вас часто бывает обратная тяга (окна закрыты, готовка и электрическая вытяжка в кухне работает... на отток, создавая пониженное давление). Откуда воздуху взяться в квартире?! Из ванны и туалета. Там в это время вентиляция "работает" на приток. Как это побороть? Откройте форточку в кухне и произойдёт чудо. А ещё когда сосед вырезал незаконно второе вен окно и в вашу шахту и поставил хороший вентилятор и курит, варит свой плов или ещё что-нибудь экзотической каждый день обратный клапан незаменимый помощник.

- С таймером отключения. Нужна ли она? Можно жить и без неё, но лучше с ней. Выставляете время задержки отключения, выходя отключаете свет, а вентилятор ещё минут 10 или 40 работает и сам выключается. Удобно, не надо возвращаться думая о времени и отключать с клавиши его. Несколько экспериментов и Вы выставите минимальное и достаточное время задержки.

- Вентилятор с датчиком влажности нужен в ванной, в туалете не обязательно. Тот пар, что в туалете бывает датчики не воспринимают. Например, помылись Вы дольше обычного, стены мокрые, ручьи текут, влажность зашкаливает. Задержка поработала 10 мин, как обычно, и всё, а влажность оставшаяся приводит к образованию плесени. Датчик влажности заставит поработать вентилятор ещё в этом случае.

- Размер вентилятора. Размер вентилятора. Не купите вентилятор диаметра отличного от проложенных труб. Придётся менять. Покупайте трубы и вентилятор одного производителя! Теперь никто не делает ничего по ГОСТ. Трубы и вентилятор одного диаметра, но разных заводов, могут быть несовместимы.

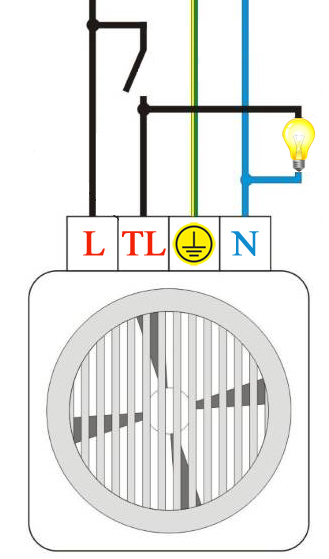

Схема подключения вентилятора с таймером

L - постоянная фаза

TL - фаза отключаемая выключателем

N - нулевой провод

PE - провод заземления

В зависимости от производителя электрического провода цвет фазы может быть другим. Современные вентиляторы делаются полностью из пластмассы. На корпус не передаётся электрический ток и потому в них не предусматривается заземляющий контакт. Аналогично не имеют заземления и современные электрические щитки и в этом нет ничего опасного.

Датчик влажности и таймер отключения находятся внутри корпуса. Чтобы выставить нужное значение времени или уровень влажности, придётся снять верхнюю крышку. Почти всегда это делается небольшой отвёрткой. Очень полезные функции, автоматизирующие поддержание уровень влажности в ванной, не экономьте на них. Настраиваются опытным путём один раз под себя и пока не сломается сам вентилятор больше не регулируются. Позволяют выйти из ванны и не думать "а не пора уже вернуться и отключить вентиляцию или пусть ещё поработает...?".

Какой выбрать светильник в ванную и туалет

Светильники в ванной комнате желательно выбирать влагозащищённые со степенью защиты IP65. Правда выглядят так, будто проектировались советские сараи и казённые подвалы освещать. Но не плохо себя показывают и с показателем IP20. Вот в саунах необходима повышенная влагозащищённость, в ванных не бывает очень высокой влажности. Хотя у некоторых любителей тёплого тропического дыша и не чистить вытяжной канал случаются исключения и по кафелю текут ручьи.

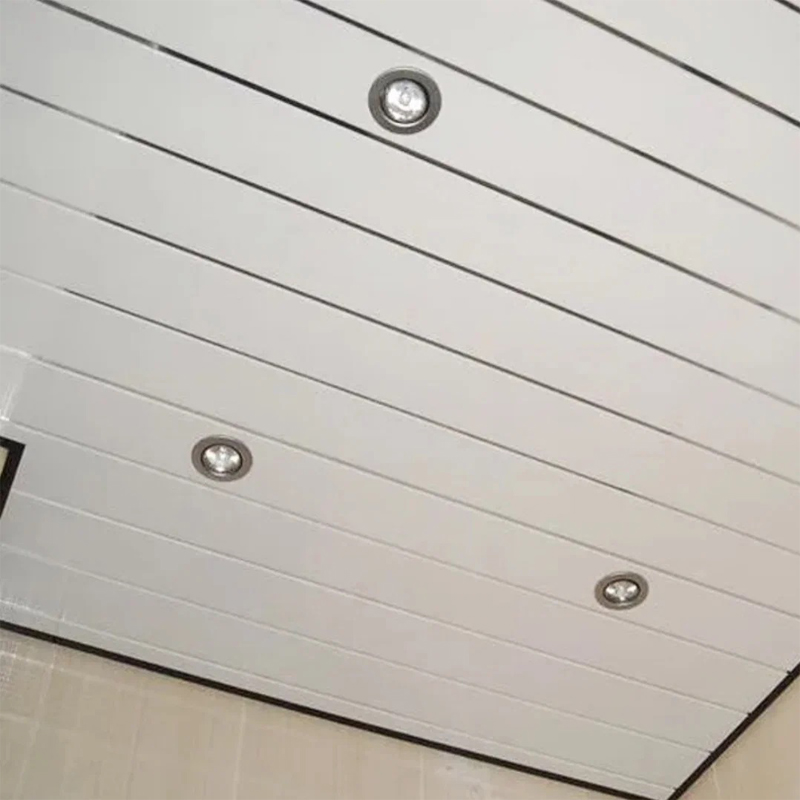

Освещение делается А. потолочное (точечные "рыбьи глаза" в подвесном потолке), Б. диодная лента по линиям примыкания стен с потолком или В. настенное. Единичный стеклянный плафон монтировали при советском союзе строители по проекту архитекторов тех лет над входной дверью, который сегодня подойдёт только экономам электроэнергии. В остальном их лучше использовать в качестве дополнительной подсветки зеркал. Все эти направленные настенные БРА очень хорошо "воруют" свет, эффективность их низкая и чтоб полноценно осветить пространство их приходится устанавливать несколько штук. Да ещё они визуально сужают и без того узкие стенки.

В общем не советуем организовывать настенное освещение в ванной или туалете. Сделаёте его таким лучше в коридоре или спальне, может получиться весьма интересно.

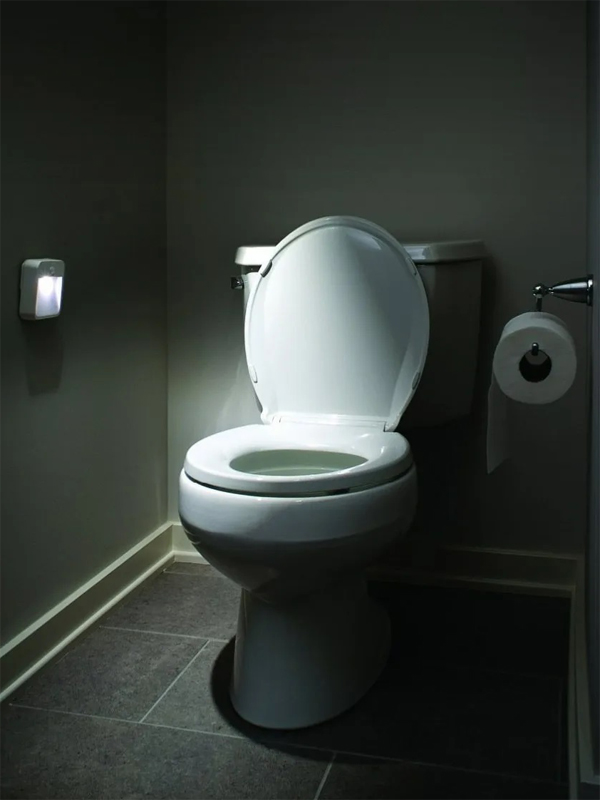

Светильник дежурного или ночного освещения

Ещё интересная современная фишка - ночное дежурное освещение в санузле и на пути в него. Будет оно включаться по расписанию постоянно, датчиком движения кратковременно или с выключателя принудительно - выбор индивидуален. Обычно монтируется в заданном месте маленький светильник, делающий ночью помещение немного светлее. Только чуть-чуть светлее чем полная темнота, но не освещает полноценно ванну или туалет. Ночью вам не бьёт по спящим глазам яркий свет основных светильников, но его достаточно чтобы не промахиваться в темноте! Одно из самых последних веяний моды подсветка встроенная в унитаз.

Вот и вся задача такой маленькой, но весьма полезной подсветки, требующая прокладки дополнительных многожильных проводов небольшого сечения до укладки плитки или иной финишной отделки.

А ещё, если запитать подсветку зеркала в ванной комнате на вторую клавишу выключателя света, то может получиться не плохой дежурный свет!

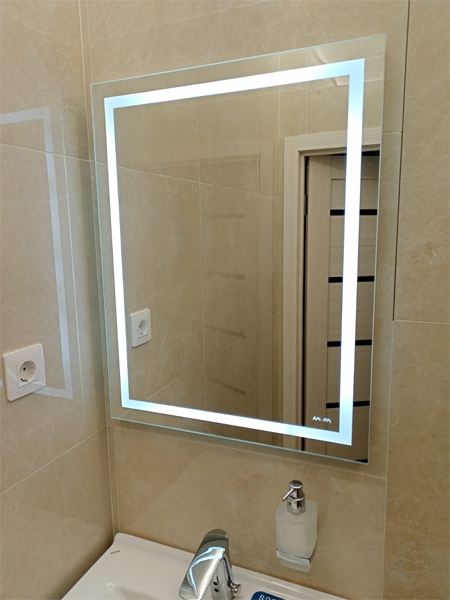

Зеркало в ванную с подсветкой

Зеркало для ванных комнат с подсветкой необходимый, практичный и красивый предмет мебели и интерьера. С тыльной стороны его есть всегда небольшая ниша для скрутки проводов ("зеркального" и подающего напряжение), которая своей серединой должна быть напротив места выхода из стены второго провода. До начала прокладки электропроводки заказчику придётся заблаговременно выбрать в магазине зеркало. Определившись с выбором покупать его не стоит спешить, а достаточно сообщить электрику где под конкретную модель вывести "хвост".

Провода зеркалом прижимаются к стене, конденсат на кафеле может послужить проводником электричества и создать опасности при касании. Очень часто на зеркалах имеется свой выключатель, например, снизу или сбоку и нажать на него не прислонив пальцы к мокрой стенке почти невозможно. Будьте осторожны и не экономьте на внешних выключателях.

К зеркалам подводится 220V, но потребители электроэнергии они слабенькие. Дешевле проложить многожильный тонкий медный ШВВП 0,75 мм. кв. Его легче и свернуть за зеркалом, проще соединить мастеру с подводящим проводом. А когда есть и встроенная розетка, то следует выбирать кабель потолще, минимум 1,5 мм. кв. в сечении. И не нужно объяснять что в такой блок допустимо включать бритву, фен, но стиральную машину будет нельзя!

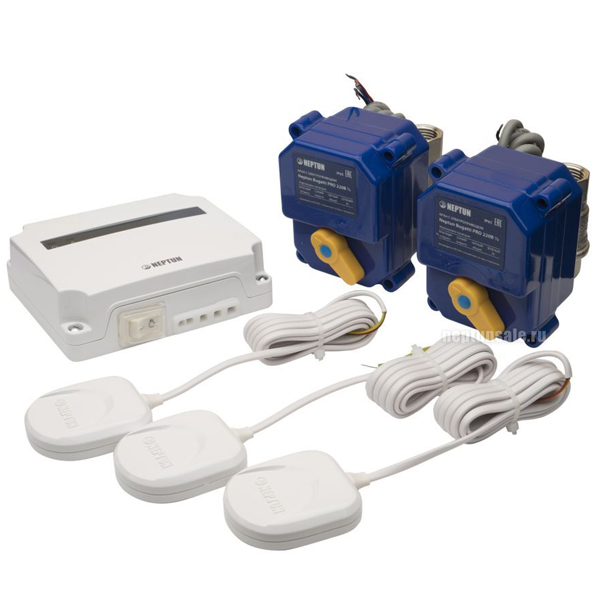

Система контроля протечек воды “Нептун”

Система Защиты от Протечки воды сегодня обязательная составляющая водопроводов и труб отопления. И канализационные трубопроводы "лежаки" склонны засоряться! Оставленный открытым смеситель на раковине с забившимся сифоном сумеет устроить хорошее затопление! Нептун монтируется на отсекающие шаровые краны или вместо них непосредственно на стояки. Но он энергозависим и по этой причине в разделе "электрика" тоже уделим ему внимание.

Решиться на установку следует на стадии прокладки электропроводки в квартире. Даже единственное срабатывание ночью или во время отпуска окупит стоимость монтажа и цену Нептуна! Устанавливаемые поворотные вентили с электроприводом и питаются от сети 220V или 12V. Но в обоих случаях питающий провод к СЗП прокладывается заблаговременно! На силовой кабель устанавливается розетка, слаботочный присоединяется к клеммам напрямую. А ещё должны быть разложены по полам и разведены по стенам проводники датчиков в правильные места до прихода плиточника! В общем есть здесь нюансы о которых стоит подумать. Звоните, расскажем, научим.

Подключение Нептун сможет выполнить любой мужчина самостоятельно, если изучит схему и умеет пользоваться простыми инструментами. Схема подключения приведена ниже, хотя в каждом наборе она прилагается. Но пусть будет и здесь вам как напоминание, если бумажная утеряна. Подключение проводных датчиков Нептун так же выполняется с помощью плоских отвёрток, а беспроводные программируются. Вот почему это полезное устройство мы описываем в двух статьях "НЕПТУН ПОДОБРАТЬ И КУПИТЬ" и здесь.

Оплата за сантехнические работы и настройку берётся в два этапа, в начале сантехником, а после уже электромонтажником, когда всё в санузле готово к сдаче клиенту. Умелые сантехники не ждут помощников и делают подключение своими руками.

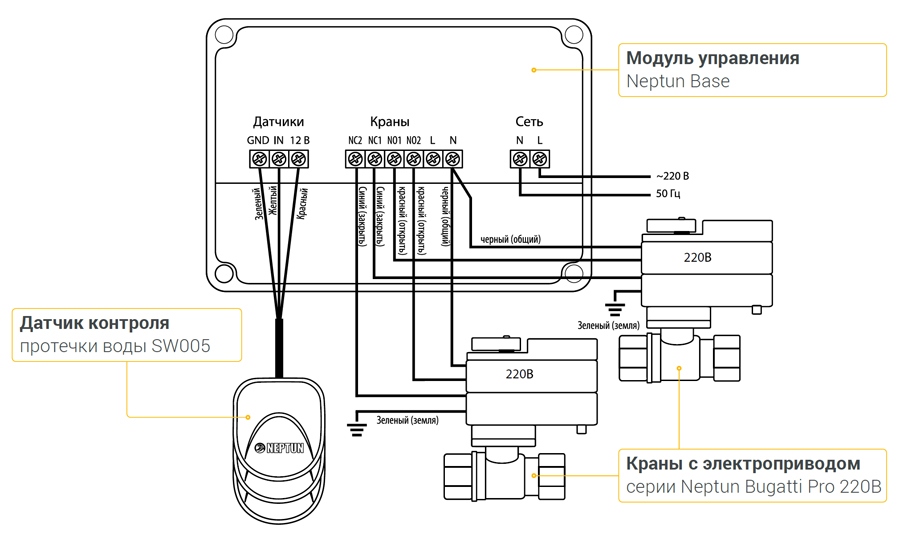

Схема подключения Нептун к сети и датчиков протечки к блоку управления
